High End FED bouwinstructie

Bouwinstructie voor de High End fed antenne, zoals deze oorspronkelijk op "communicationworld.nl"  aangeboden werd.

Let op welke ringkern u gebruikt.

  • FT140-43 : 100 Watt PEP
  • FT240-43 : 300 Watt PEP
  • HD-400: 450Watt PEP

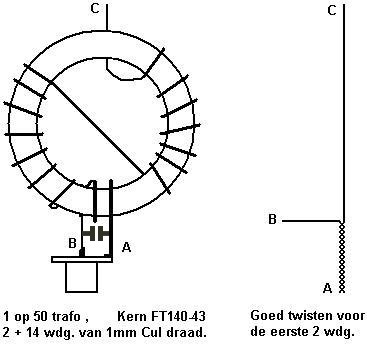

  1op50 trafo

 

 

 

 

 

 

Bouwbeschrijving

10854900 916673658356227 469150350957168466 o

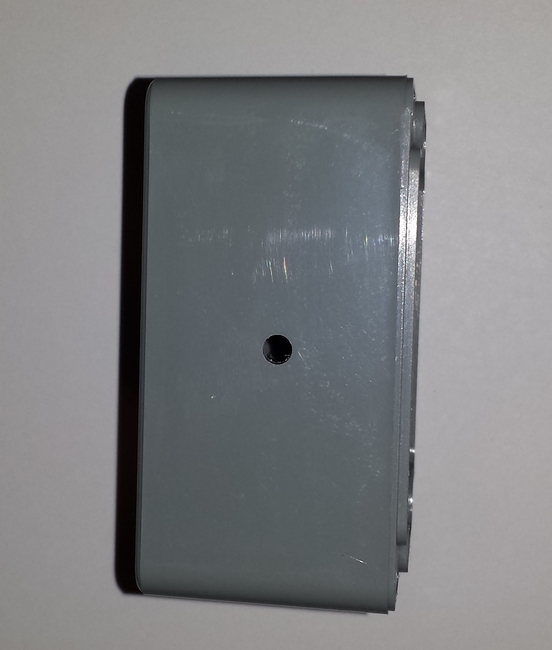

Aan de andere kant een gat voor de M5-bout waar de draad aan verbonden wordt. 

 





10854900 916673658356227 469150350957168466 oZet een stukje tube/krimpkous over het gevouwen koperdraad ter bescherming als u met een tang gebruikt bij het wikkelen, deze mag later blijven zitten. 

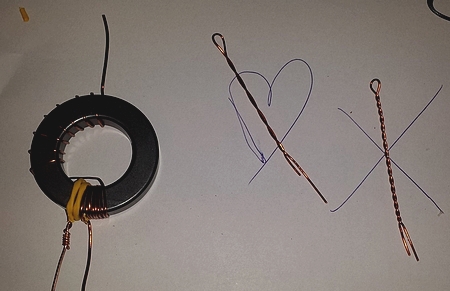

Twist niet te strak maar losjes zie hartje

Wikkelen FT240-43 (300 watt pep)

7 strak naast elkaar en de volgende 7 wikkelingen los uit elkaar. zie boven. Geldt ook voor de 450 Watt pep versie met de HD 400 ringkern

Bij de FT140-43 2x 7 uit elkaar zie onder (100 watt pep uitvoering) Wikkelen ringkern FT 140-43. Over de PL259 connector zit een condensator van 100 pF/2Kv

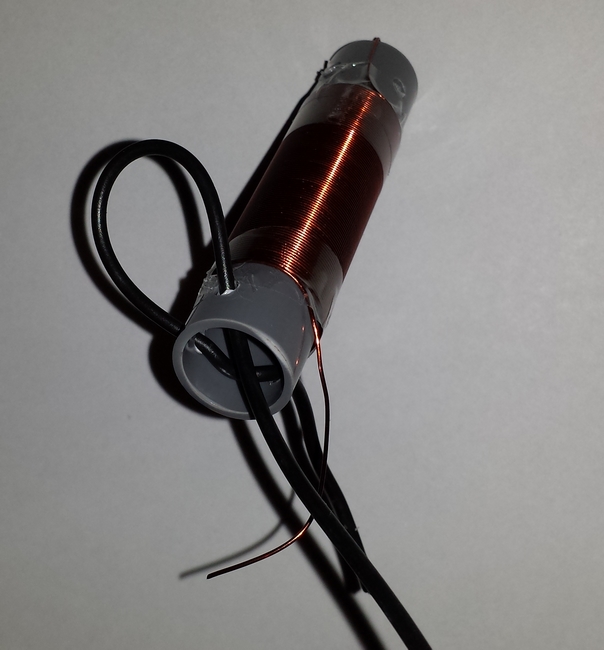

De coil voor de verlenging van de 40 meter band is 35 uH, die voor de 80 meter band is 110uH.

20150123 105558

 

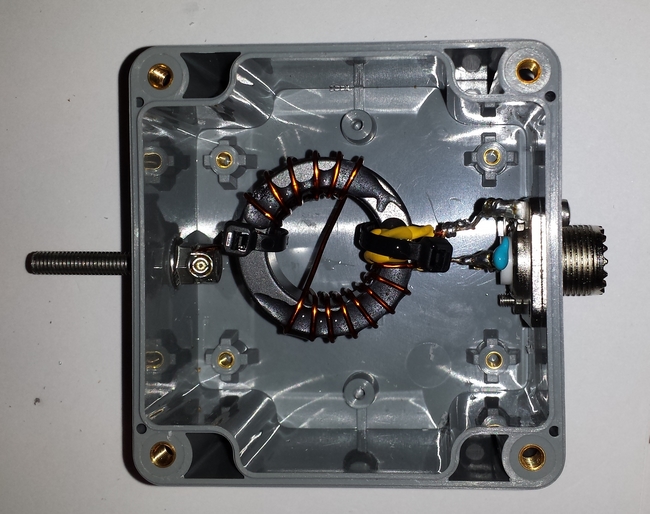

20150123 103730Eind-product. Kastje met antennedraad







Zoals eerder aangegeven worden hier twee verschillende Coils gehanteerd.

  • Wanneer je een stuk draad van 10,1 meter gebruikt kun je deze draad prima op 28 MHz en 14 MHz gebruiken. Om de antenne met een Coil te verlengen voor gebruik op 7MHz moet je de spoel van 35 uH gebruiken. Het laatste stukje draad is dan 239 cm
  • Wanneer je een stuk draad van 20,45 meter gebruikt kun je deze draad prima op 28 MHz, 14 MHz en 7 MHz gebruiken. Om de antenne met een Coil te verlengen voor gebruik op 3,5 MHz moet je de spoel van 110 uH gebruiken. Het laatste stukje draad is dan 210 cm.

Afstellen/regelen antenne.

Lengte draad tussen de transformator en de spoel eerst afstellen. (10/20) of (10/15/20/40)
maak dus nog geen oogje definitief aan de litze, maar draai deze gewoon een beetje om de schroef, kijk wat de waar de dip (lage SWR)  zit, en maak de draad steeds een stukje korter tot de dip zit waar u deze wil hebben (voor 140-43) is dat ongeveer 14.15 a 14.2 Mhz voor de FT 240-43 zal dit 14.1 zijn.
Zet nu de trekontlasting aan de litze en soldeer het oogje aan de antenne, stel nu 40 of de 80 meterband af. Knip het overige draad niet af maar sla deze terug en zet deze vast met trekbandjes (alles wat langer is dan 20 cm kunt u afknippen)
Stel nu 40 of 80 meter af.

  • Hits: 123

Inverted V Antenna

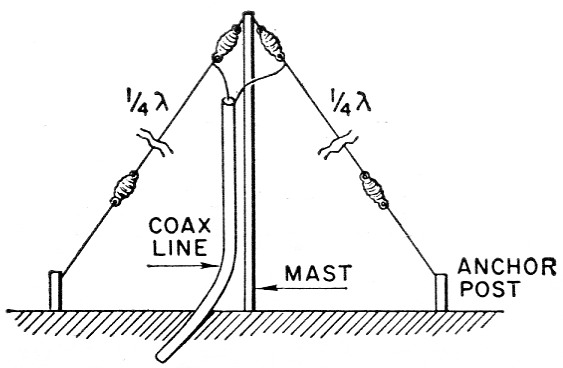

Tijdens de vakantie wil ik weer een HoogFrequent (HF) antenne gaan gebruiken. In 2012 heb ik vanuit Spanje op HF getest. Een hele eenvoudige antenne voor de zendamateur is een open dipool. Echter werkt een open dipool het beste als hij ten minste een halve golflengte boven de grond hangt. Voor de 40 meter band zou dit betekenen dat hij over de gehele breedte op een hoogte van 20 meter moet hangen. Niet echt praktisch dus. Daarnaast moet hij aan beide uiteinden aan " iets"  gekoppeld worden. Dat kan natuurlijk met een lang stuk scheerlijn aan de uiteinden van de antennedipool maar dan gaat hij nog meer doorhangen. Een open dipool heeft inverted Vdaardoor drie nadelen:

Nadeel 1
Een open dipool moet hoog hangen wil hij goed afstralen. DIt is niet altijd praktisch haalbaar.

  • Hits: 191

Cobra antenne

BUILD THE "COBRA" ANTENNA
By Raymond A. Cook W4JOH
Taken from and re-edited from a project in
73 Amateur Radio Today
June, 1997

The original Cobra antenna designed by W4JOH can be built as an all band hf antenna covering either 160 thru 10 meters or 80 thru 10 meters and is built using standard insulated wire of about 14 gauge and fed with 450 ohm ladder line down to the shack into a tuner. It got it's name from the S shaped configuration of it's multi-conductor elements. It performs on it's primary and harmonic operating frequencies as a standard ladder-line fed doublet.

The close spaced wire elements on each leg introduces two added resonant responses BELOW the antenna's fundamental operating frequency.

The 140 foot version (80 meters) in picture also resonates at about 2.8mhz and also on 160 meters. A standard dipole at 1.9mhz is about 246 feet total compared to 140 feet in the Cobra!. This fact alone makes this an ideal antenna for restricted space on the TOP BAND!

  • Hits: 170

V2000 als 6 meter antenne

Diamond heeft een antenne in de markt gezet voor 6 meter, 2 meter en 70cm. Het is een verticale straler met op een vaste afstand van elkaar een sper-spoel aangebracht. Op zich een hele leuke antenne. Je moet de antenne gedeeltelijk zelf in elkaar zetten. Hierbij moet je goed opletten dat de koppeling tussen beide antennedelen goed gebeurd. Ik heb als extra een stukje zelf-vulkaniserend tape om de koppeling aangebracht zodat er geen vocht in de antenne binnendringt.

De antenne heeft in originele toestand een minder fraaie oplossing gemaakt voor de 6 meter band. De antenne is voorzien van twee radialen van ongeveer 50 cm en een radiaal met een spoel aan het begin welke voor de 6 meter band gebruikt wordt. Op zich een werkbare oplossing. Echter krijgt de antenne op deze manier wel een richtwerking en dat is niet wat we zoeken.

De modificatie van de Diamond V2000

  • Hits: 154
