Geschakelde koeling in de SBM-201

Wanneer je een FTM-100D of FTM-400D in gaat zetten als Wires-X Node of een andere intensieve toepassing dan loop je de kans dat het apparaat behoorlijk warm wordt. Yaesu heeft een geforceerde koeling op de tranceiver geplaatst maar oook die kan het lastig vinden om de unit te koelen. Daar heeft Yaesu ook in voorzien door een SMB-201 te leveren. Deze unit is voorzien van een grote ventilator die de tranceiver extra kan koelen met geforceerde lucht.

De unit is beschikbaar voor de FTM-100D, FTM-300D, FTM-400D maar ook de FT-8800 en FT-8900 kunnen er in. De voedingsspanning wordt geleverd door een externe 230V adapter welke ongeveer 10-12 volt aan de kast levert.

Zodra je de kast aansluit en de ventilator inschakelt merk je dat deze extra koeling best wel wat lawaai produceert. Ook is de koeling permanent aanwezig zodra je de schakelaar ingeschakelt hebt.

Met een kleine modificatie en een extra stukje electronica kun je dit regelbaar maken.

Een temperatuur print zorgt er voor dat de ventilator alleen ingeschakeld wordt als de temperatuur te hoog oploopt. Deze inschakel-temperatuur kun je zelf bepalen. Ik maak hierbij gebruik van een temperatuurprintje van Benselectronics. Het gaat om een Thermostaat 12v met schakelfunctie 10A. Op Aliexpress kun je het printje ook vinden, een stukje goedkoper maar dan moet je wel enkele weken geduld hebben voordat hij in Nederland is.
Dit printje is voorzien van een externe thermostaat en een stukje electronica waarmee je het gedrag van het relais kunt bepalen.
Het relais schakelt in mijn oplossing de spanning naar de ventilator.

Aansluiten

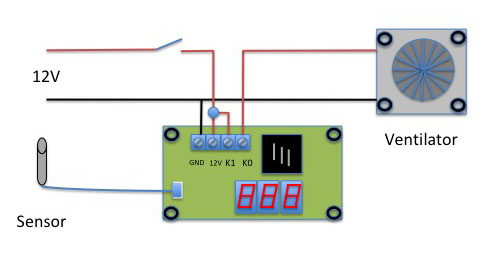

De draad van de schakelaar naar de ventilator haal je los en sluit je aan op de +12V van het printje. Leg ook een kort lusje tussen deze +12 en de aansluiting K1 . Vervolgens leg je een nieuwe draad vanaf aansluiting K0 naar de +12 Volt aansluiting van de Ventilator. (De aansluiting die je eerder losgemaakt hebt.)

De 0V aansluiting leg je vanaf de zwarte draad van de ventilator naar de GND aansluiting van de print.

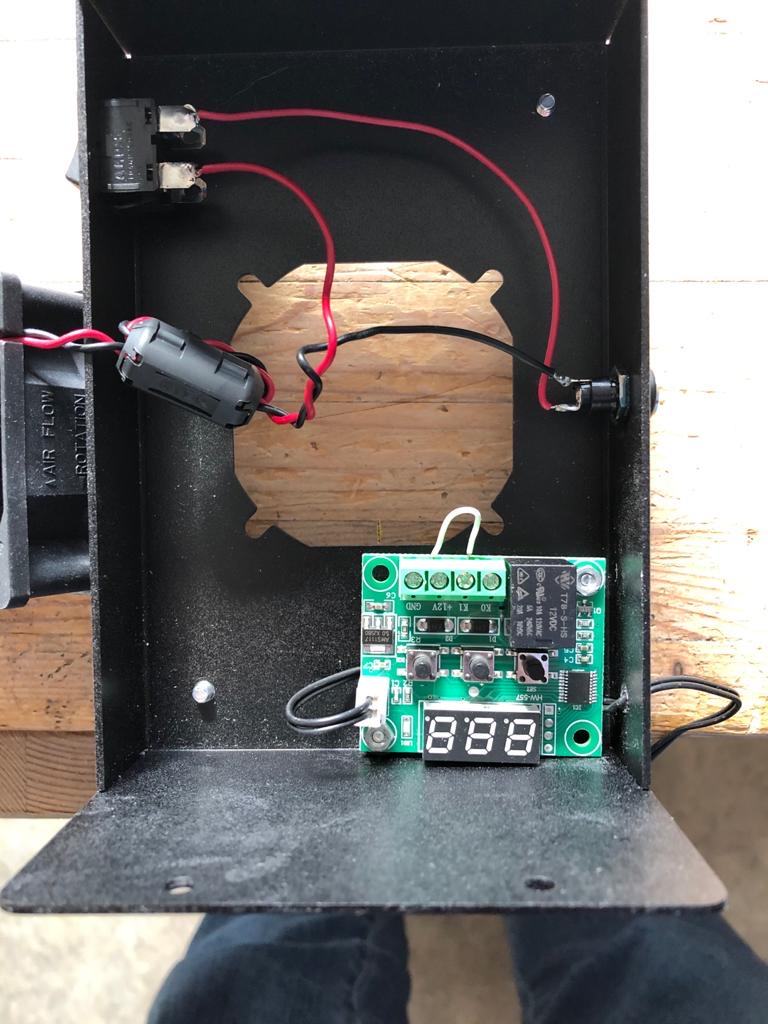

Het printje is klein genoeg om hem in de kast te bouwen. HIeronder zie je het printje in het kastje zitten

Vervolgens moet het printje ingesteld worden. Hieronder de vertaling van de programmeer mogelijkheden van het printje.

Ik heb de volgende waarden ingeregelt: P0 = 0, P1 = 1, P2= 30, P3 =29, P4 =0, P5=0, P6=0

Fabrieks programmering;

Houdt de "SET" toets lang ingedrukt om het menu te activeren.

Code - Beschrijving - Waarde - Standaard waarde

P0 - thermostaat modus - koelen/verwarmen - koelen
P1 - schakelverschil - in te stellen waarde 0.1-15 - standaard waarde 2
P2 - boven limiet - 110 - standaard waarde 110
P3 - laagste limiet - -50 - standaard waarde -50
P4 - correctie -7.0 ~ 7.0 - standaard waarde 0 (dit gebruik je bij het verlengen van de kabel om te kalibreren)
P5 - vertraagde start tijd 0-10 mins - standaard waarde 0
P6 - alarm bij te hoge temperatuur 0-110 - standaard waarde UIT/OFF

Lang tegelijk drukken op de + en - zal alle waarden naar fabrieksstand terug zetten.

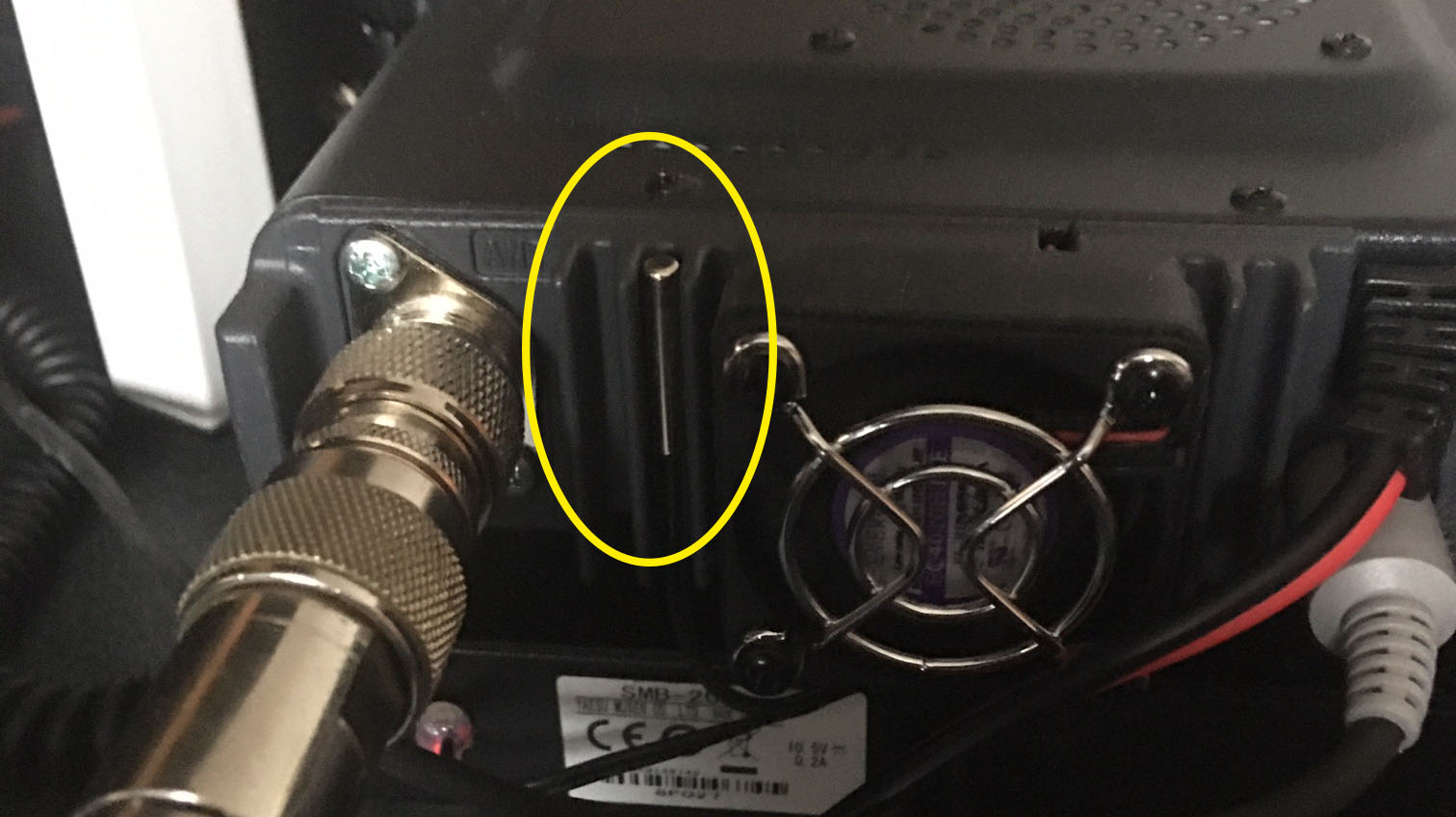

Als alles in de kast ingebouwd is druk je de therm. sensor tussen de koeribben van de FTM-100.
