FNIrsi LCR-P1 Multifunctionele Componententester

- Je kent dat wel, je zoekt een bepaald component (transistor, weerstand, condensator) want die heb je nodig. Je pakt wat uit de onderdelenbak, maar wilt wel weten of dit de juist is. Veel van onze electronicabeoefenaars (mooi scrabble-woord) zijn al een beetje op leeftijd en krijgen wat problemen met het lezen van de tekst en kleurcodes.

In China hebben ze een goedkoop apparaatje ontwikkeld waarmee we eenvoudig kunnen controleren wat het item is en of het nog werkt en wat de waarde is van het onderdeel. Het gaat hierbij om een apparaatje van de chineese fabrikant FNIrsi, de LCR-P1

De FNIrsi LCR-P1 valt op door zijn uitgebreide testmogelijkheden in een compacte behuizing met moderne features zoals USB-C connectiviteit en een kleurenscherm.

Het apparaatje werkt op een oplaadbare batterij die je via het meegeleverde USB kabeltje kunt opladen.

Het werkt eigelijk heel simpel en intuitief.

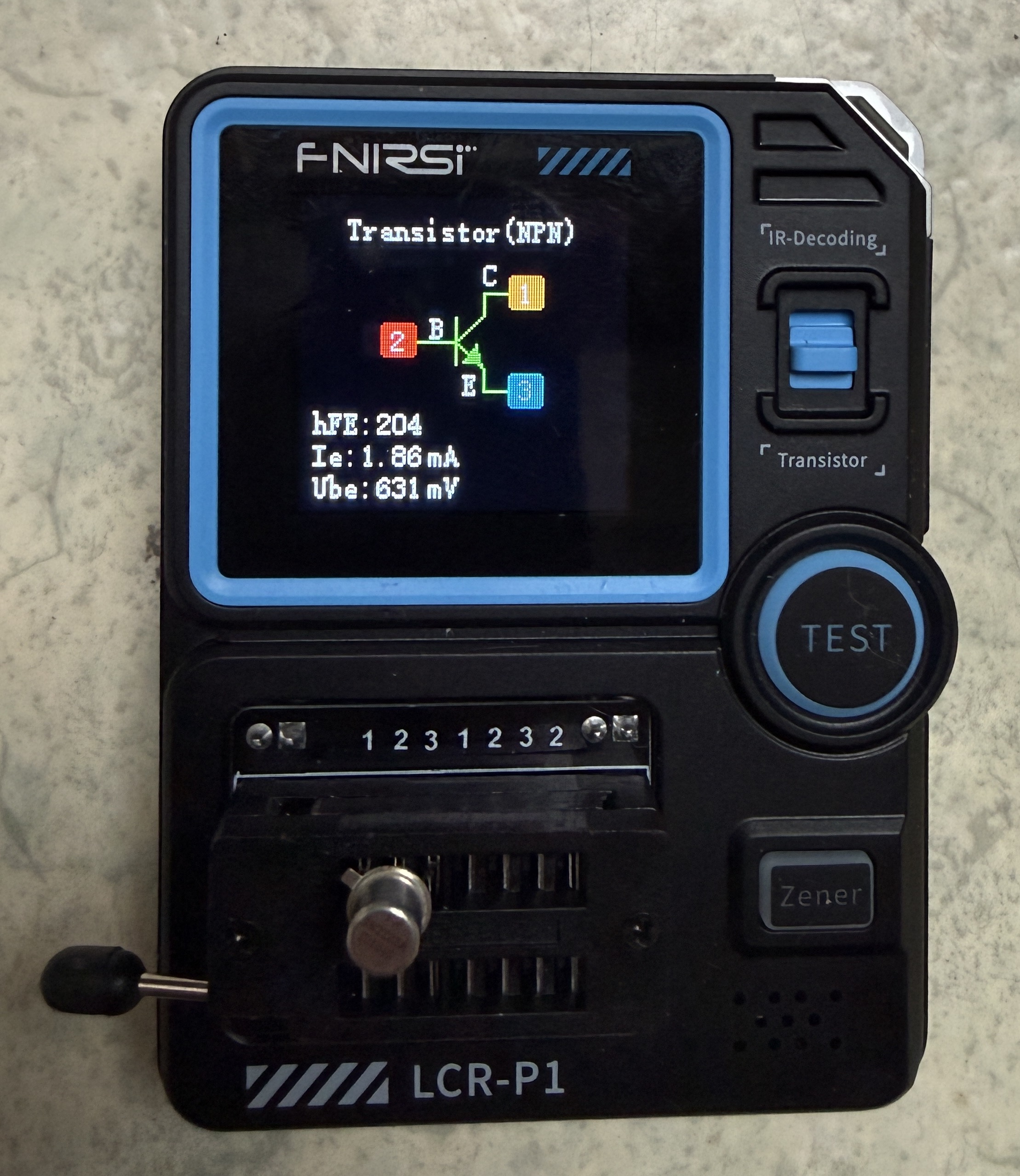

- Je stopt het te meten onderdeel in het voetje, drukt op TEST en na enkele seconden is het resultaat zichtbaar op het display

Technische Specificaties & Hardware

Display & Interface

Het apparaat is voorzien van een 1,44 inch kleurenscherm met een heldere en contrastrijke weergave. De behuizing is modern en in een zwarte uitvoering.

Voeding & Connectiviteit

Het apparaat is voorzien van een 300mAh lithium-ion batterij die je via een USB Type-C poort opgeladen kan worden. Je kunt via deze USB-C poort ook de meetresulaten naar de computer exporteren.

Veiligheidsfeatures

Als een condensator (Elco) in het voetje gestopt wordt zal deze eerst even ontladen worden. Darnaast wordt de LCR-P1 beschermd tegen schade doro verkeerd aansluiten.

Er worden twee aansluit printen meegeleverd.

• Een insteekprint met een voetje waar de onderdelenin gestopt kunnen worden

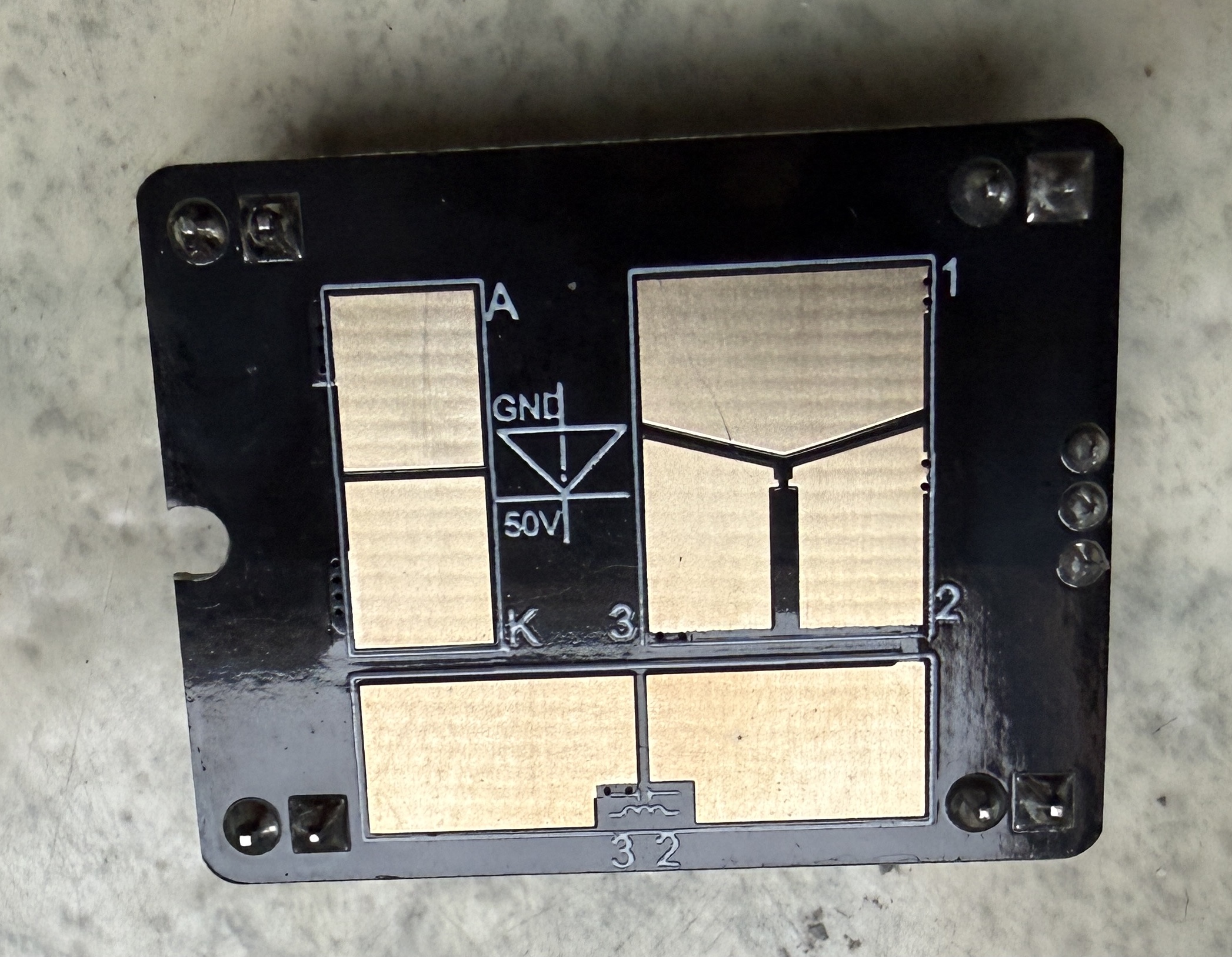

•  Een insteekprint waar de onderdelen, die je wilt testen, opgedrukt kunnen worden. (Diodes, transistoren spoelen en weerstanden). Deze optie is met name handig als je SMD componenten wilt testen.

Meetmogelijkheden & Functies

De volgende onderdelen kunnen met dit apparaat getest worden

Transistoren

De LCR-P1 excelleert in transistortesten en kan verschillende typen identificeren:

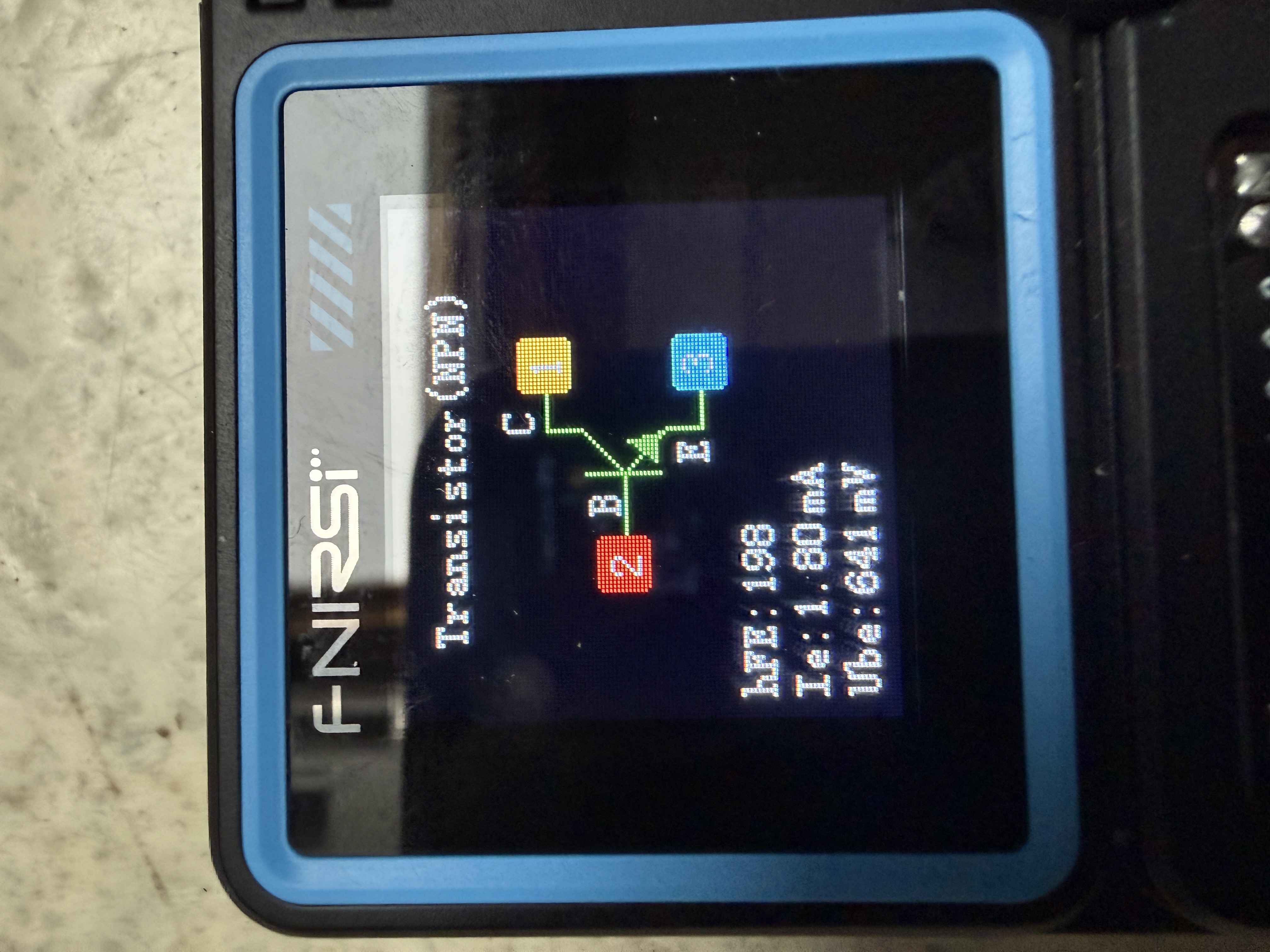

Bipolaire Transistoren (BJT): Van de meeste transitoren wordt automatisch gedetecteerd of we met een PNP of een NPN transitor te maken hebben. In het display wordt aangegeven welke pinout de transitor heeft. Van de gemeten transitor worden verder de hFE (stroomversterking) en de Basis-Emitter spaning (VBE) die hierbij hoort. Verder wordt van de transitor de Collector-Emitter lekstroom bepaald.

 Field Effect Transistoren (FET):

• JFET: Identificeert N-channel en P-channel JFETs, meet hiervan de Gate spanning (VG) bij verschillende drain stromen , de IDSS (verzadigingsstroom) en geef een automatische pinout herkenning weer
• MOSFET: Uitgebreide MOSFET analyse met Drempelspanning (VT), Gate capaciteit (CG), Drain-source weerstand (RDS), Forward spanning (VF)
  IGBT: Ondersteuning voor Insulated Gate Bipolar Transistors

Passieve Componenten

Je kunt ook allerlei passieve componenten zoals condensatoren, weerstanden en spoelen meten.

Condensatoren:

Capaciteitsmeting over breed bereik, ESR (Equivalent Series Resistance) meting. Zoals eerder gemeld worden de condensatoren eerst automatische ontladen voordat er gemeten wordt. Tijdnes het meten wordt ook eem defecte of lekke consentator gedetecteerd. Die kan dus direct de prullebak in.

Weerstanden:

Nauwkeurige weerstandsmeting in een breed meetbereik van ohms tot megaohms. Ook hier worden defecte weerstanden geidentificeerd en kunnen ook de prullebak in

Inductoren (Spoelen):

De Inductiemeting vindt in henry plaats. Tijdensd de meting worden defecte wikkelingen gedetecteerden.

Dioden & Halfgeleiders

Op de print zijn een anatal speciale aansluitingen voro de diodes aangebracht. Standaard dioden: Forward spanning en lekstroom, Zenerdioden: Nauwkeurige meting van Zener spanning, LED's: Identificatie en forward spanning meting en tot slot de Schottky dioden: Specifieke detectie en karakterisering

Speciale Functies

Infrarood Analyse:

De LCR-P1 heeft een separate mogelijkheid om het NEC infrarood protocol te " lezen" zodat IR afstandsbedieningen kunnen worden geanalyseerd.

Batterij Test:

• Interne batterijstatus monitoring
• Voltage indicatie van getest componenten

Gebruikerservaring & Bediening

Automatische Detectie

• Plug-and-play: Componenten automatisch herkennen bij aansluiting
• Pinout detectie: Automatische identificatie van pin configuraties

Resultaten binnen seconden beschikbaar

Interface & Navigatie

De bediening is intuitief met een eenvoudig knoppeninterface. Alle meetwaarden worden duidelijk gepresenteerd. Een kalibratie is niet nodig.

Flexibiliteit in Aansluiting

De LCR-P1 wordt geleverd met drie testkabeltjes en clip-kabels zodatje moeilijk bereikbare componenten op het voetje aan kunt sluiten

Met het andere printje kun je ook de SMD componenten testen

Prestaties & Nauwkeurigheid

Meetnauwkeurigheid

• Vergelijkbare precisie met duurdere testers zoals UNI-T UTM171B
• Consistente en reproduceerbare resultaten
• Betrouwbare identificatie van component types

Snelheid

Snelle meetresponse met een efficiënte automatische detectie en minimale wachttijden tussen de metingen.

Betrouwbaarheid

Het apparaat levert een stabiele werking over langere gebruiksperiodes, consistente resultaten bij herhaalde metingen. Het apparaat is voor dagelijks. gebruik ontworpen

Conclusie

De FNIrsi LCR-P1 is een indrukwekkende componententester die ver boven zijn gewichtsklasse presteert. Ik heb dit printje voor nog geen 20 Euro op Aliexpress aan kunnen schaffen.

De enige echte tekortkomingen zijn de soms onduidelijke documentatie en het gebrek aan geavanceerde instellingsmogelijkheden. Voor de doelgroep zijn dit echter kleine minpunten.
